Главная » Продукция » Лазерные трубки для лазеров на углекислом газе серии ZS

Лазерные трубки для лазеров на углекислом газе серии ZS (аксессуары для лазерного оборудования)

Стран-производитель: Китай
Стандарт на продукцию: Q/EFR/J 1.1-2015
Сертификация: сертификат CE, Китайские национальные патенты

Характеристики

1. Надежность: Данная трубка импортируется из Германии, качества труб контролируется строго. Лазерные трубки для лазеров на углекислом газе мееют анти-утечка способность.

2. Высокая мощность: максимальная мощность лазерных трубок для лазеров на углекислом газе, использующих отражающие зеркала и выходные окна американской марки II-VI, достигает 190Вт, что на 40% выше мощности обычных лазерных трубок такой же длины.

3. Большой эксплуатационный ресурс: так как газоразрядная трубка покрыта катализатором, а ее электрод прошел специальную обработку, герметичные лазерные трубки генерируют более стабильный разряд, их эксплуатационный ресурс – до 10,000 часов. Они сохраняют повышенные рабочие характеристики при длительной эксплуатации.

4. Хорошая лучевая мода: эти недорогие лазерные трубки для лазеров на углекислом газе идеально подходят для промышленного применения из-за оптического резонатора, лазерного луча высокого качества и стабильной мощности лазера.

Параметры

Модель Длина (мм) Наружный диаметр (мм) Выходная мощность (Вт) Макс. мощность (Вт) Рабочий ток (mA) Катализатор
ZS-1250 1,250 ±20 Ø80 ±2 80 95 28 Есть
ZS-1450 1,450 ±20 Ø80 ±2 100 120 30 Есть
ZS-1650 1,650 ±20 Ø80 ±2 130 150 30 Есть
ZS-1850 1,850 ±20 Ø80 ±2 150 165 30 Есть
ZS-2050 2,050 ±20 Ø80 ±2 170 185 30 Есть

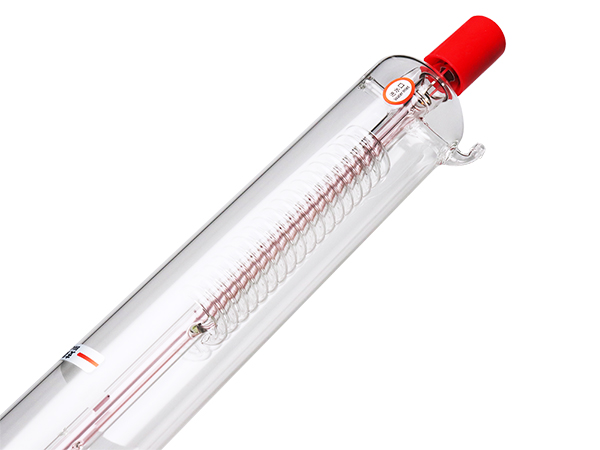

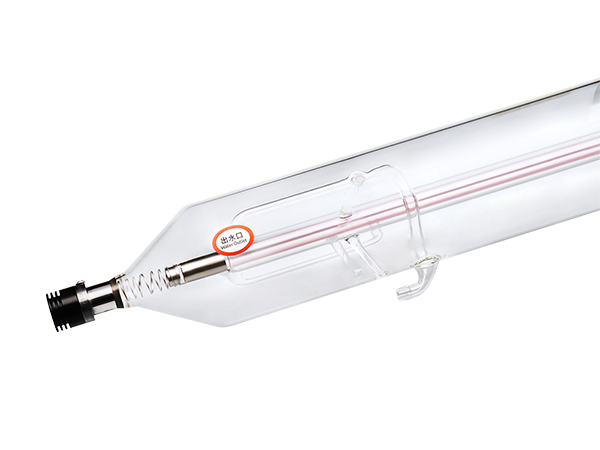

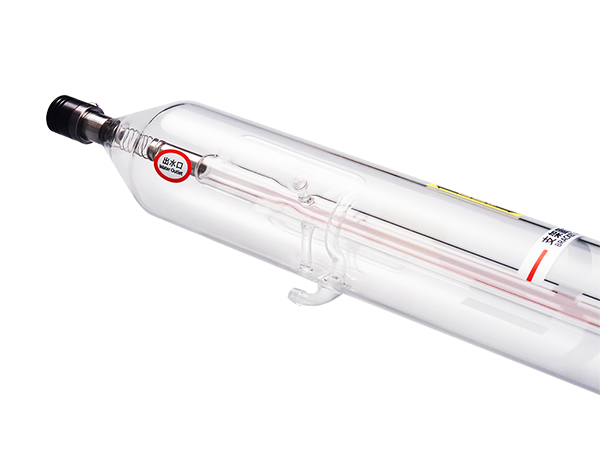

Фотографии

Рабочие характеристики и применение

Мощные, долговечные и стабильные лазерные трубки для лазеров на углекислом газе EFR имеют малое световое пятно. Они используются в качестве аксессуаров к оборудованию для лазерной резки, аксессуаров к оборудованию для лазерной гравировки и аксессуаров к оборудованию для лазерной маркировки. Лазерные трубки играют важную роль в резке, гравировке и маркировке кожи, автомобильных сидений, одежды, бумаги и других изделий. Они применяются в рекламном бизнесе, упаковочной промышленности, швейной промышленности, обработке декоративных изделий, производстве декоративных отделочных материалов и так далее. Наши расходные материалы для лазеров пользуются широкой популярностью среди производителей лазерного оборудования.

Резка: лазерные трубки для лазеров на углекислом газе ZS-1650 и ZS-1850 используются для резки различных материалов для рекламного бизнеса, организации выставок, производства украшений, одежды, кожаных изделий и так далее. Они соответствуют различным требованиям обработки.

Гравировка: лазерные трубки для лазеров на углекислом газе ZS-1650 и ZS-1850 могут осуществлять гравировку высокочастотным импульсом в условиях предварительной ионизации.

Условия эксплуатации
Водяное охлаждение
Охлаждающая жидкость: очищенная вода
Скорость тока: 3-5л/мин. (лазерные трубки для лазеров на углекислом газе ZS-1250 имеют скорость тока 2-5л/мин.)
Стандартная температура воды: 10°C-40°C
Температура среды: 2°C -40°C
Влажность: 10-60%

Рабочий ток

Модель Входной ток Макс. рабочий ток Макс. ток при длительной эксплуатации Эксплуатационный ресурс Подходящие блоки питания EFR Напряжение зажигания
ZS-1250 28mA 28mA и ниже 25mA и ниже 10,000 часов (рабочий ток ≤ 25mA) PS-N80 19KВ
ZS-1450 30mA 30mA и ниже 28mA и ниже 10,000 часов (рабочий ток ≤ 28mA) PS-N100 24KВ
ZS-1650 30mA 30mA и ниже 28mA и ниже 10,000 часов (рабочий ток ≤ 28mA) PS-N150 28KВ
ZS-1850 30mA 30mA и ниже 28mA и ниже 10,000 часов (рабочий ток ≤ 28mA) PS-N150 28KВ
ZS-2050 30mA 30mA и ниже 28mA и ниже 10,000 часов (рабочий ток ≤ 28mA) PS-N150 28KВ

Вышеуказанный ток на основе фактических токов, отображенных на амперметр, который находится в соединении с катодом.

**Примечание: Если рабочий ток не перевышает 28mA, лазерные трубки для медицинского и промышленного применения пригодны для долгосрочной эксплуатации, срок службы составляет 10000 часов.

Неправильная эксплуатация стеклянных лазерных трубок может привести к различным последствиям. Из-за длительной работы в условиях сверхтока цвет отрицательного электрода изменится, эксплуатационный ресурс лазерной трубки значительно сократится.

Для защиты электродов от пыли, обмотайте высоковольтную оболочку защитной пластиковой пленкой.

Советы по очистке: Пожалуйста, не используйте вату или салфетки для очищения выходного окна лазерных трубок для лазеров на углекислом газе. Это может значительно сказаться на выходной мощности.

Очистка выходного окна
1. Если линза грязная, необходимо выключить лазерную трубку.
2. Для сдува с линзы пыли и грязи используйте резиновую грушу.
3. Для обрызгивания линзы этанолом используйте шприц.
4. Включайте лазерные трубки только после того как этанол испарится.
5. Если указанные выше методы не помогают, необходимо, чтобы специалист очистил линзу круговыми движениями, двигаясь от центра к краю, ватным шариком, смоченным в этаноле.

Внимание
1. Не используйте для очистки стекла ацетон.
2. Не двигайте крепежные винты на обоих концах лазерной трубки, это приведет к снижению выходной мощности и появлению царапин на лазерных трубках.
3. При тестировании светового пятна на органическом стекле, пожалуйста, располагайте органическое стекло на расстоянии 300мм от выходного окна.

Безопасность: Так как лазерные трубки для лазерного оборудования генерируют невидимый свет, пожалуйста, используйте во время работы защитные очки. Положительный полюс имеет высокое напряжение, будьте внимательны к предупреждению.

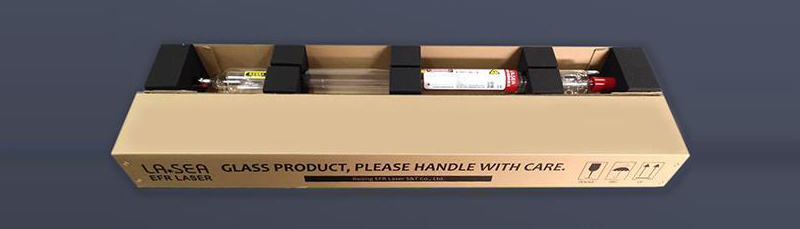

Хранение и транспортировка: При хранении и транспортировке лазерных трубок для лазеров на углекислом газе необходимо слить охлаждающую жидкость и закрыть концы трубок пыленепроницаемыми пластиковыми пакетами. Диапазон температуры хранения 2-40℃, диапазон влажности 10-60%.

Для защиты от продольного скольжения во время транспортировки лазерные трубки для лазеров на углекислом газе должны быть плотно зафиксированы с помощью клейкой ленты и пенопласта. На конце выходного окна используется пенопласт, выступающий на 70мм, на конце отражающего зеркала используется пенопласт, выступающий на 50мм.

Размер упаковки

Модель лазерных трубок ZS-1250 ZS-1450 ZS-1650 ZS-1850 ZS-2050
Количество лазерных трубок 1 1 1 1 1
Вем нетто продукта (кг) 2.66кг 3.1кг 3.6кг 3.95кг 4.4кг
Вместимость коробки 1 лазерная трубка (большая трубка для воздушных перевозок)
Размер коробки (Д×Ш×В) 141×32×32 161×32×32 179×32×32 199×32×32 219×32×32
Размер коробки (с пенопластом) (Д×Ш×В) 141×40×40 161×40×40 179×40×40 199×40×40 220×40×40
Вес брутто продукта (кг) 6.2кг 6.8кг 7.5кг 8.1кг 8.9кг

Гарантия качества
Эксплуатационный срок: 10,000 часов
Срок гарантия : 300 дней

1. В течение 180 дней с даты завода на этикетке, наша компания осуществляет бесплатную замену лазерных трубок, если мощность менее 80% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.

2. От 181-ого дней до 360-ого дней с даты завода на этикетке, мы осуществляет бесплатный ремонт, также замену, если мощномть менее 75% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные и ремонтные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.

3. Мы не несем ответственности за повреждения или проблемы, котороые возникают при неправильной эксплуатации или не в соответствии с инструкцией.
