Главная » Продукция » Лазерные трубки серии CL

Лазерные трубки для лазеров на углекислом газе

серии CL Расходные материалы для оборудования лазерной маркировки, оборудования лазерной резки и оборудования лазерной гравировки

Страна-производитель: Китай
Стандарт на продукцию: Q/EFR/J 1.1-2012
Сертификация: Сертификат CE, Китайские национальные патенты

Рабочие характеристики и применение
Наши лазерные трубки для лазеров на углекислом газе серии CL – это стандартные аксессуары для лазерного оборудования. Преимущества продукции – стабильные рабочие характеристики, надежное качество и низкая интенсивность отказов.

Эти лазерные трубки для лазеров на углекислом газе применяются для лазерной резки, лазерной гравировки и лазерной маркировки в различных отраслях, включая рекламный бизнес, упаковочную промышленность, швейную промышленность, обработку декоративных изделий, производство декоративных отделочных материалов и так далее.

Параметры

Модель Длина (мм) Наружный диаметр (мм) Внешняя мощность (Вт) Макс.мощность (Вт) Рабочий ток Катализатор
700CL 700±20 ¢50±2 35 40 20 Нет
800CL 800±20 ¢50±2 40 50 20 Нет
1000CL 1000±20 ¢50±2 50 60 20 Нет
1200CL 1200±20 ¢55±2 60 70 22 Есть
1600CL 1600±20 ¢60±2 80 95 25 Есть

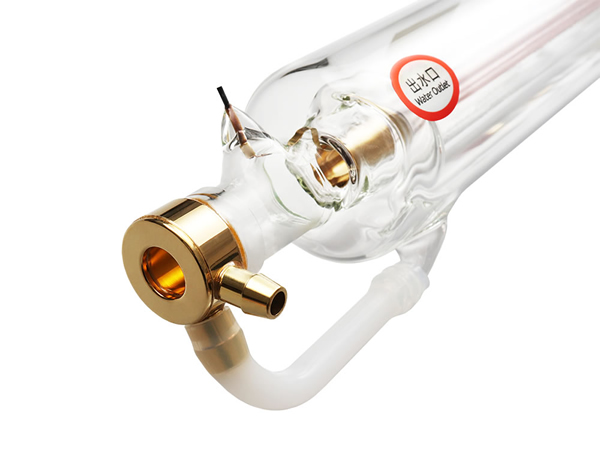

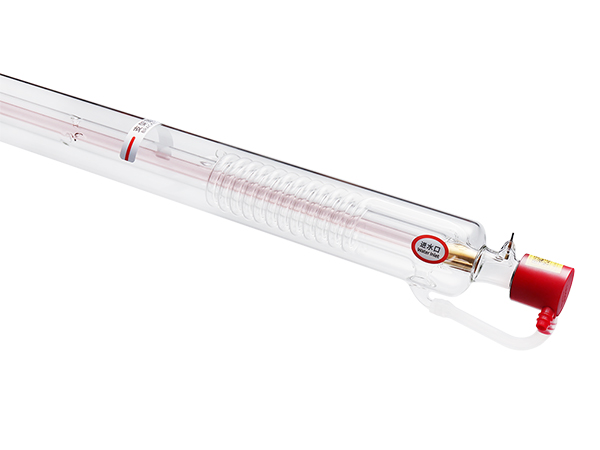

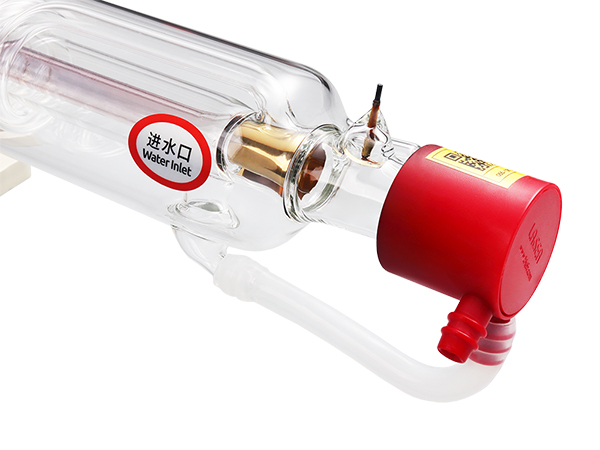

Фотографии

Преимущества
Стабильная мощность лазера:
использование специального оборудования и импортированного из США газа обеспечивает стабильную мощность лазера, эффективно снижая скорость диссоциации рабочего газа и продляя эксплуатационный ресурс расходных материалов для лазеров.

Хорошая лучевая мода: лазерные трубки для лазеров на углекислом газе могут достичь 95% моды TEM00. Размер лазерного пятна составляет 3-5мм.

Высокая мощность: мощность лазера обычных стандартных трубок – от 70Вт и выше, мощность лазерных трубок для лазеров на углекислом газе серии CL длиной 1,600мм превышает 100Вт.

Параметры

Модель Входной ток mA) Макс. рабочий ток (mA) Макс.ток при длительной эксплутации Срок службы Соответствующий источник питания EFR Стартовое напряжение
700CL 20mA 20mA и ниже 20mA и ниже 3000 часов( рабочий ток ≤20mA) PS-T60 14кВт
800CL 20mA 20mA и ниже 20mA и ниже 3000 часов( рабочий ток ≤20mA) PS-T60 14кВт
1000CL 20mA 20mA и ниже 20mA и ниже 3000 часов( рабочий ток ≤20mA) PS-T60 16кВт
1200CL 22mA 22mA и ниже 22mA и ниже 3000 часов( рабочий ток ≤22mA) PS-60,PS-ES80,PS-F80 19кВт
1600CL 25mA 25mA и ниже 23mA и ниже 3000 часов( рабочий ток ≤23mA) PS-80,PS-ES80,PS-F80 28кВт

Широкий диапазон применения: аксессуары для лазеров на углекислом газе применяются для лазерной гравировки, лазерной резки, лазерного сверления, лазерной обработки штампов и так далее.

Лазерные трубки для лазеров на углекислом газе серии 1600 CL
Лазерные трубки для лазеров на углекислом газе серии 1600 CL имеют отличные характеристики гравировки и позволяют осуществлять гравировку высокочастотным импульсом при токе 6мА. Лазерные трубки используются с блоками питания PS-N80 EFR и имеют высокое напряжение на положительном полюсе, напряжение зажигания 28кВ.

Условия эксплуатации
1. Водяное охлаждение
Охлаждающая жидкость: очищенная вода
Скорость тока: 3-5л/мин.
Стандартная температура воды: 10°C -40°C

2. Рабочие условия
Температура: 2°C-40°C
Влажность: 10%-60%

3. Рабочий ток
Входной ток лазерных трубок для лазеров на углекислом газе – 25мА, максимальный рабочий ток – 25мА, ток для продолжительной эксплуатации – 23мА и ниже. При рабочем токе 23мА и ниже эксплуатационный ресурс составляет 3,000 часов. Указанные выше значения тока должны быть действующими значениями тока, измеренными с помощью амперметра, последовательно подключенного к катоду.

Лазерные трубки для лазеров на углекислом газе серии 1200 CL
Лазерные трубки для лазеров на углекислом газе серии 1200 используются в качестве аксессуаров к оборудованию для лазерной резки и аксессуаров к оборудованию для лазерной гравировки. Они обладают хорошими характеристиками резки и гравировки и могут осуществлять гравировку высокочастотным импульсом при токе 5мА. Лазерные трубки используются с блоками питания PS-N80 EFR и имеют высокое напряжение на положительном полюсе, напряжение зажигания 19кВ.

Условия эксплуатации
1. Водяное охлаждение
Охлаждающая жидкость: очищенная вода
Скорость тока: 2-5л/мин.
Стандартная температура воды: 10°C -40°C

2. Рабочие условия
Температура: 2°C-40°C
Влажность: 10%-60%

3. Рабочий ток
Входной ток лазерных трубок для лазеров на углекислом газе – 22мА, также как и максимальный ток, рабочий ток при длительной эксплуатации – 22мА и ниже. Эксплуатационный ресурс может достичь 3,000 часов при токе 22мА и ниже.

Указанные выше значения тока должны быть действующими значениями тока, измеренными с помощью амперметра, последовательно подключенного к катоду. Неправильная эксплуатация лазерных трубок для лазеров на углекислом газе может привести к различным негативным последствиям. Из-за длительной работы в условиях сверхтока цвет отрицательного электрода изменится, эксплуатационный ресурс лазерной трубки значительно сократится.

Советы по очистке
Пожалуйста, не используйте вату или салфетки для очищения выходного окна запчастей к лазерному оборудованию. Это может сказаться на выходной мощности.

Очистка выходного окна
1. Если линза грязная, необходимо выключить лазерную трубку.
2. Для сдува с линзы пыли и грязи используйте резиновую грушу.
3. Для обрызгивания линзы этанолом используйте шприц.
4. Включайте лазерные трубки только после того как этанол испарится.
5. Если указанные выше методы не помогают, необходимо, чтобы специалист очистил линзу круговыми движениями, двигаясь от центра к краю, ватным шариком, смоченным в этаноле.

Но лучший способ – это защита выходного окнаот загрязнения.

Внимание
1. Не используйте для очистки стекла ацетон.
2. При тестировании светового пятна на органическом стекле, пожалуйста, располагайте органическое стекло на расстоянии 300мм от выходного окна.

Безопасность
Так как стеклянные аксессуары для лазеров на углекислом газе генерируют невидимый свет, пожалуйста, используйте во время работы защитные очки. Анод имеет высокое напряжение, будьте внимательны к предупреждению.

Хранение и транспортировка
При хранении и транспортировке лазерных трубок для лазеров на углекислом газе необходимо слить охлаждающую жидкость и закрыть концы трубок пыленепроницаемыми пластиковыми пакетами. Диапазон температуры хранения 2-40℃, диапазон влажности 10-60%.

Для защиты от продольного скольжения во время транспортировки лазерные трубки должны быть плотно зафиксированы с помощью клейкой ленты и пенопласта. На концевыходного окна используется пенопласт, выступающий на 70мм, на конце отражающего зеркала используется пенопласт, выступающий на 50мм.

Размер упаковки

Модель лазерных трубок 1200CL
Количество лазрных трубок 1 1 2 4 6 8 10 12
Вес нетто продукта (кг) 1.7кг 1.7кг 3.4кг 6.8кг 10.2кг 13.6кг 17кг 20.4кг
Вместимость коробки 1 лазерная трубка, маленькая коробка 1 лазерная трубка, большая коробка 2 лазерные трубки 4 лазерные трубки 6 лазерные трубки 4 лазерные трубки +4 лазерные трубки 4 лазерные трубкиs + 6 лазерные трубки 6 лазерные трубки + 6 лазерные трубки
Размер коробки (Д×Ш×В) 131×16.5×12.5 141×25×21 141×42×21 141×42×34 141×42×47.5 / / /
Размер коробки
(с пенопластом) (Д×Ш×В)
131×24.5×20.5 141×33×29 141×50×29 141×50×42 141×50×55.5 / / /
Вес брутто продукта (кг) 2.5кг 4кг 7кг 12.6кг 17.9кг 24кг 29.5кг 34.8кг
Модель лазерных трубок 1600CL
Количество лазрных трубок 1 1 2 4 6 8 10 12
Вес нетто продукта (кг) 2.45кг 2.45кг 4.9кг 9.8кг 14.7кг 19.6кг 24.5кг 39.2кг
Вместимость коробки 1 лазерная трубка, маленькая коробка 1 лазерная трубка, большая коробка 2 лазерные трубки 4 лазерные трубки 6 лазерные трубки 4 лазерные трубки +4 лазерные трубки 4 лазерные трубки + 6 лазерные трубки 6 лазерные трубки + 6 лазерные трубки
Размер коробки (Д×Ш×В) 168×16×12 179×25×21 179×42×21 179×42×34 179×42×48 / / /
Размер коробки
(с пенопластом) (Д×Ш×В)
168×24×20 179×33×29 179×50×29 179×50×42 179×50×56 / / /
Вес брутто продукта (кг) 4.0кг 5.75кг 10.3кг 14.95кг 21кг 29кг 35кг 41кг

Примечание
1. Погрешность размера коробки: ±1см
2. Погрешность весв брутто: ±1 кг

Гарантия качества
эксплуатационный ресурс: 3,000 часов
Срок гарантии: 120 дней

1. В течение 90 дней с даты завода на этикетке, наша компания осуществляет бесплатную замену лазерных трубок, если мощность менее 80% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.

2. От 91-ого дней до 180-ого дней с даты завода на этикетке, мы осуществляет бесплатный ремонт, также замену, если мощномть менее 75% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные и ремонтные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.

3. Мы не несем ответственности за повреждения или проблемы, котороые возникают при неправильной эксплуатации или не в соответствии с инструкцией.
